Як з допомогою рефрактометра перевірити якість МОР
Мастильно-охолоджувальна рідина (МОР) – це рідина для змащування й охолодження зони різання під час свердління, фрезерування, точіння, шліфування чи штампування металів, наприклад на верстатах із ЧПК. Правильний стан МОР безпосередньо впливає як на ресурс інструмента та обладнання, так і на якість деталей, що виготовляються.
Найпоширеніші водозмішувані МОР готують, розводячи концентрат водою до потрібної робочої концентрації (зазвичай кілька відсотків). Саме цю концентрацію – частку концентрату у водному розчині – і потрібно періодично контролювати (з часом вода випаровується, рідина доливається й забруднюється сторонніми домішками, тож концентрація відхиляється від норми). Занадто «бідна» МОР гірше захищає інструмент, занадто «багата» – залишає плями й піну та витрачається дарма. Важливо! Неводні, «чисті» оливи розведення не потребують, тому для них описаний тут метод контролю не застосовується.
Один із найзручніших способів контролю концентрації водозмішуваної МОР – портативний ручний оптичний рефрактометр зі шкалою Brix. Для цього підходять, наприклад, рефрактометри для цукру зі шкалами 0…10% або 0…20% Brix. Дрібна шкала дає гарну роздільну здатність саме в діапазоні робочих концентрацій МОР. Рефрактометри з грубішою шкалою також можна використати, але результат контролю буде менш точним.
Як виконати вимірювання
Процедура стандартна й детально описана в інструкції до рефрактометра:
- Візьміть рефрактометр за корпус, направте призму в бік джерела яскравого світла й обертайте окуляр, доки шкала не стане чіткою;
- Відкрийте кришку та піпеткою нанесіть на призму краплю досліджуваної рідини;
- Закрийте кришку, легко притисніть її до призми, зачекайте близько хвилини для вирівнювання температури, після чого, не перевертаючи рефрактометр, знову направте призму на світло й погляньте в окуляр.

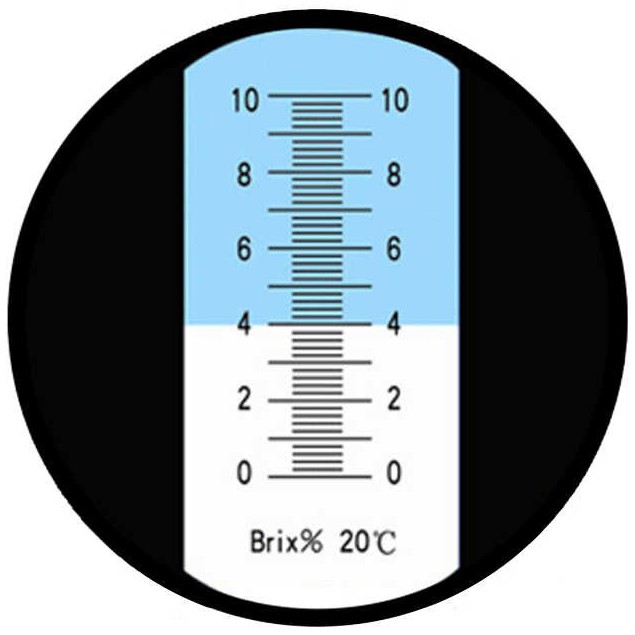

Дивлячись в окуляр, зверніть увагу на дві речі: де проходить по шкалі горизонтальна межа між світлим (знизу) і темним (зверху) полем (у нашому прикладі нижче – 4% Brix), і наскільки ця межа чітка.
Показник Brix – це ще не концентрація. Щоб отримати дійсну концентрацію МОР, показник зі шкали множать на коефіцієнт рефракції, указаний у паспорті конкретної рідини (у різних МОР він різний – часто в межах приблизно 1-2, іноді більший). Наприклад, за коефіцієнта 1,5 концентрація буде 4% × 1,5 = 6%.
Про що говорить чіткість межі
Чітка, різка межа означає, що рідина чиста й сторонніх домішок у ній мінімум – показник можна вважати достовірним.
Розмита або нерівна межа – ознака того, що в МОР потрапила стороння («блукаюча») олива: гідравлічна, шпиндельна або мастило напрямних. Вона не розчиняється в емульсії, спотворює покази рефрактометра й водночас сприяє розмноженню бактерій та швидшому псуванню рідини.
Важливо розуміти: за розмитої межі рефрактометр показує ненадійний результат – адже він вимірює вже не чисту емульсію, а суміш із нерозчиненою оливою, яка до того ж може налипати на призму. «Виправити» таку цифру множником не можна. Тому розмиту межу слід сприймати не як привід перерахувати концентрацію, а як сигнал почистити рідину (зібрати сторонню оливу з поверхні бака скімером і зробити повторне вимірювання вже на очищеній МОР – саме воно й дасть достовірне значення концентрації).
