Як вибрати тепловізор для енергоаудиту
Тепловими «очима» можна побачити те, що приховано від звичайного зору: як тепло витікає крізь стіни, де в будинку «містки холоду», який контакт у щитку небезпечно гріється. Тепловізор (інфрачервона тепловізійна камера) показує розподіл температури по поверхні в реальному часі, перетворюючи невидимі теплові плями на кольорову картинку. Але тепловізор тепловізору різниця, і щоб прилад справді допоміг в енергоаудиті, а не просто малював «гарні кольори», варто розібратися в його кількох ключових характеристиках.
Обираючи тепловізор для енергоаудиту теплої підлоги, будівництва чи електрики, звертайте увагу на:
- розмір дисплея й роздільну здатність ІЧ-камери;
- діапазон вимірюваних температур;
- наявність функції злиття зображень (PiP);
- температурну чутливість (NETD);
- частоту зміни кадрів (FPS);
- поле зору (FoV) і просторову роздільну здатність (iFOV).
Розберемо кожну характеристику.

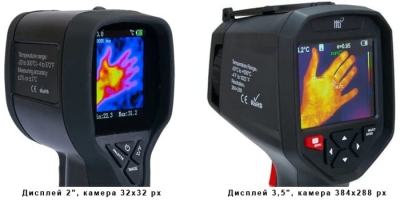

Розмір дисплею і роздільна здатність ІЧ-камери
Це перше, на що дивляться, і не дарма. Роздільна здатність ІЧ-камери (кількість пікселів теплового сенсора, наприклад 96×96, 120×90, 256×192) визначає, наскільки детальну теплову картинку ви побачите. Чим більше пікселів, тим дрібніші деталі помітні й тим точніше можна «націлитися» на потрібну ділянку. А більший дисплей просто робить перегляд комфортнішим.
Важливо не плутати ці два поняття: великий екран сам по собі не додає деталізації, якщо ІЧ-камера має мало пікселів. Головне – саме роздільна здатність інфрачервоного сенсора.
Діапазон вимірюваних температур
Тепловізор має «дотягуватися» до потрібних температур. Для завдань енергоаудиту зазвичай достатньо мінімальної вимірюваної температури −20°C, а максимальної – від 300°C до 500°C. Цього діапазону вистачає і для пошуку тепловтрат у стінах (де різниця може бути в кілька градусів), і для перевірки перегріву в електрощитах (де контакт може розігрітися до сотень градусів).

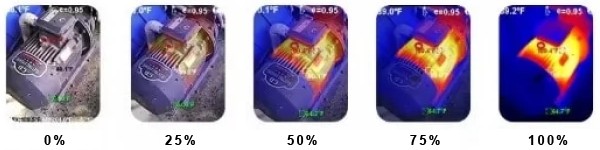

Наявність функції злиття зображень (PiP)
Picture in Picture (картинка в картинці) – це накладання теплового зображення на звичайне зображення у видимому світлі. Функція дуже практична: на суто тепловій картинці буває важко зрозуміти, де саме в кімнаті знаходиться гаряча або холодна пляма, а поєднання «теплове + видиме» одразу прив'язує аномалію до реального об'єкта. Це особливо корисно в бюджетних тепловізорах із невисокою роздільною здатністю – злиття зображень компенсує брак деталізації.

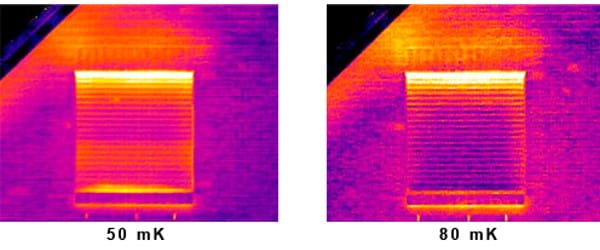

Температурна чутливість (NETD)
Noise Equivalent Temperature Difference (еквівалентна шуму різниця температур) – це найменша різниця температур між двома сусідніми точками, яку тепловізор здатен «розрізнити» на фоні власного теплового шуму. Наприклад, за NETD 80 мК (тобто 0,08°C) прилад побачить різницю двох сусідніх точок, лише якщо вона перевищує 0,08°C. Чим менше значення NETD, тим краще – прилад розрізняє тонші перепади температур, а отже, дає детальнішу й «чистішу» картинку.
Для орієнтації: у побутових тепловізорів NETD зазвичай близько 80-100 мК, у якісніших приладів – 40-60 мК і менше. Для енергоаудиту це важливий параметр, адже тепловтрати часто проявляються саме дрібними перепадами в кілька десятих градуса.

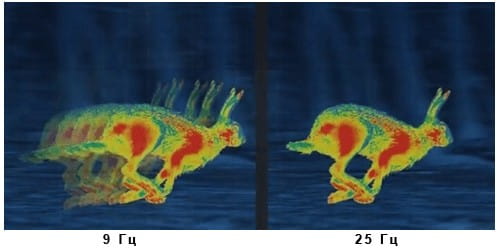

Частота зміни кадрів (FPS)
Frame Per Second (кадрів за секунду) показує, як часто оновлюється зображення на дисплеї. Вимірюється в герцах (Гц). Чим вища частота, тим плавніше змінюється картинка – і тим комфортніше вести камерою по стіні чи стежити за швидкими змінами температури. Тепловізори з низькою частотою (коли кадри на екрані оновлюються рідко) під час руху дають «змазане» зображення з затримкою, що незручно при швидкому обстеженні великих площ.
Поле зору (FoV) і Просторова роздільна здатність (iFOV)
Field Of View (поле зору) – це область, яку тепловізор «бачить» по горизонталі й вертикалі. Вимірюється в градусах і залежить від об'єктива. Ширше поле зору дає більшу область огляду (зручно в тісних приміщеннях), а вужче – дозволяє за інших рівних умов роздивитися дрібніші об'єкти.
instantaneous Field Of View (миттєвий кут поля зору, iFOV) – вимірюється в мілірадіанах (мрад) і характеризує найменший об'єкт, який тепловізор здатен розпізнати. Залежить від поля зору FoV та роздільної здатності ІЧ-камери:
,
де n – кількість пікселів в ІЧ-камері по горизонталі або вертикалі, π – 3,14.
Знаючи iFOV і відстань L від тепловізора до вимірюваного об’єкта, можна визначати мінімальний лінійний розмір S, який тепловізор може виявити і відобразити на дисплеї у вигляді одного пікселя (без усереднення по сусіднім пікселям):
Наприклад, тепловізор із горизонтальним і вертикальним FoV=50° та ІЧ-камерою 96×96 px матиме iFOV=9,086 мрад. Відповідно, на відстані 2 метри він здатен виявити об'єкт розміром S≈18,2×18,2 мм.
І ось ключовий нюанс: виявити – ще не означає точно поміряти температуру. Щоб тепловізор не просто «побачив» гарячу або холодну точку, а й коректно виміряв її температуру, об'єкт має перекривати щонайменше 3×3 пікселі. Тому реальний розмір температурної аномалії, яка на тих самих 2 метрах буде не лише помічена, а й адекватно поміряна, становить уже близько 5,5×5,5 см. Це варто враховувати! Маленький перегрітий контакт на великій відстані може відображатися правильним червоним кольором, але показана величина його температури може бути заниженою. Для точного вимірювання температури варто завжди підходити ближче до об’єкта.
